Маршрут 5 из 6 · Рубанки

Как устроены разные рубанки

Почему у двух рубанков разные железки?

У деревянного рубанка есть корпус, железко и клин. Корпус направляет инструмент, железко снимает тонкий слой древесины, а клин удерживает железко на месте. Форма рабочей кромки зависит от задачи рубанка.

Начать задание Найди корпус, железко и клин

Рассмотри подробнее

Как вы смотрите музей?

Нужно сделать фигурный край доски. Какой из двух рубанков выберешь?

Подсказка

Посмотри на форму подошвы и железка.

Показать объяснение

Для фигурного края нужна калёвка: форма её железка задаёт профиль. Обычный рубанок служит для выравнивания поверхности.

История предмета

Нож рубанка называют железком. Его форма вместе с подошвой определяет, какую поверхность можно обработать.

Фотографии, сравнение и истории экспонатов

Онлайн-экспозиция · два предмета

Один принцип — разные задачи

Перед тобой два деревянных рубанка. В обоих железко закреплено клином, но форма рабочих частей различается: один инструмент предназначен для плоскости, второй — калёвка — для фигурного профиля.

Задание исследователя

Сравни рубанок для плоскости и калёвку

Найди корпус, железко и клин. Сравни ширину и форму режущих кромок. Какой инструмент предназначен для ровной поверхности, а какой — для фигурного профиля?

Что сравниваем	Рубанок для плоскости	Калёвка
Задача	Обрабатывать широкую ровную поверхность	Формировать профиль на кромке детали
Железко	Широкое, с прямой режущей кромкой	Узкое, с фигурной режущей кромкой
Крепление	Железко удерживает деревянный клин	Железко удерживает деревянный клин
Что подсказывает название	Назначение определяем по устройству	На корпусе сохранилось слово «Калёвка»

Истории экспонатов

Как корпус, железко и клин работают вместе

Экспонат 01

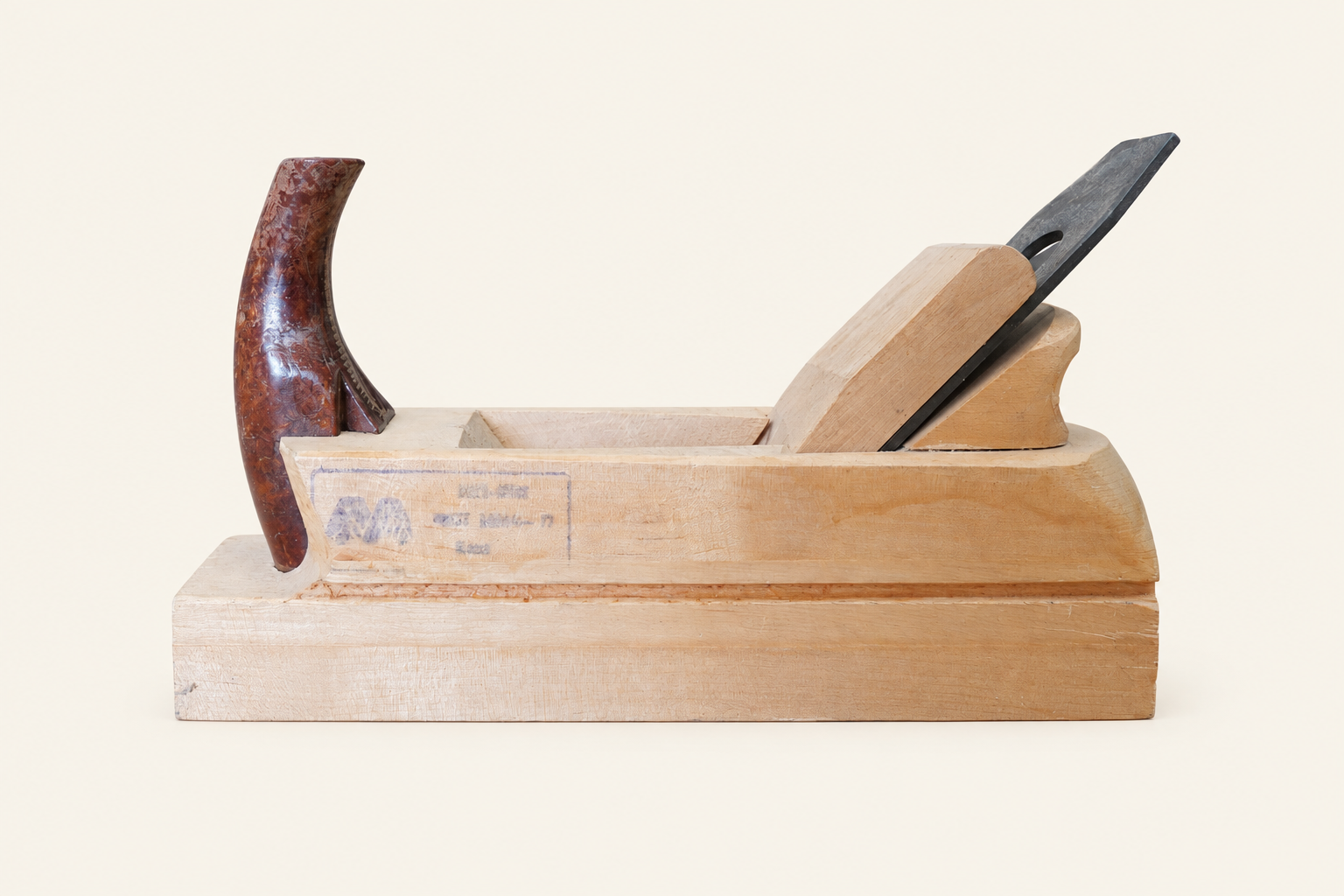

Рубанок для плоскости

Ручной столярный инструмент

Прямое железко выступает через отверстие в подошве и снимает тонкий слой древесины. Клин не даёт железку сместиться во время работы.

Открыть паспорт экспоната →

Деревянный рубанок для обработки плоскости

Разобранный рубанок: корпус, металлическое железко и деревянный клин

Прямая режущая кромка железка предназначена для обработки плоскости

История инструмента

Три части выполняют одну работу

Деревянный корпус скользит по детали и помогает мастеру вести инструмент в выбранном направлении.

Железко установлено под углом. Его режущая кромка немного выступает из подошвы и снимает с древесины тонкую стружку.

Деревянный клин прижимает железко внутри корпуса. Перед работой мастер настраивает небольшой вылет режущей кромки и проверяет, надёжно ли закреплены детали.

ЗапомниКорпус ведёт рубанок, железко режет, клин удерживает железко.

Что можно увидеть

На деревянном корпусе сохранился резной орнамент из звёзд. На фотографии разобранного инструмента отдельно видны корпус, железко и клин.

Экспонат 02

Калёвка

Профильный деревянный рубанок

На корпусе сохранилась маркировка «Калёвка». Фигурная режущая кромка железка предназначена для обработки профиля на кромке деревянной детали.

Открыть паспорт экспоната →

Калёвка — профильный деревянный рубанок

Клин удерживает железко в корпусе калёвки

Разобранная калёвка: корпус, профильное железко и деревянный клин

История инструмента

Форма работы заложена в железке

Для ровной плоскости подходит прямое железко. Для фигурной кромки нужна рабочая часть другой формы — поэтому столяры использовали профильные рубанки.

Калёвку ведут вдоль кромки в одном направлении. При повторных проходах железко постепенно формирует одинаковый профиль по длине детали.

Название этого экспоната не приходится угадывать: слово «Калёвка» сохранилось в заводской маркировке на деревянном корпусе.

ЗапомниУ калёвки профиль задаёт форма режущей кромки железка.

Что можно прочитать

На корпусе видны название «Калёвка» и обозначение стандарта. На вынутом железке хорошо различима фигурная режущая кромка.

Практическая проба у стены

Разбери устройство взглядом

Два рубанка устроены по одному принципу, но выполняют разные задачи.

Инструкция

Не бери рубанки со стены. Найди на каждом корпус, железко и клин. Сравни режущие кромки и объясни, какой рубанок предназначен для плоскости, а какой — для профиля.

Названы три части рубанка и одно различие между режущими кромками.Экспонаты остаются закреплёнными. Все детали рассматривают на стене и на фотографиях.

Что помогает найти ответ

Три подсказки в самой экспозиции

Тонкая стружка

Нож рубанка выступает из подошвы и снимает небольшой слой древесины за каждый проход.

Разная поверхность

Одни инструменты помогают выровнять плоскость, другие работают с кромкой или углублением.

Контроль результата

Мастер проверяет форму, ровность и качество поверхности после каждого этапа обработки.

Дополнительное чтение

Лад этой работы

Дородно — прочно и красиво

Рассказывая о столяре Иване Неуступове, Белов соединяет прочность, красоту и долговечность вещи словом «дородно». Хорошая работа должна быть не только ровной, но и надёжной.

Книга «Лад» находится в мастерской

Посмотри на стену

Выбери один рубанок и оцени его устройство по четырём признакам: надёжно, удобно, точно, красиво.

Качество мастера: Тщательность
Источник: Василий Белов. «Лад». Глава «Столяры».

Связь со школьными темами и профессиями

Связано с темами школьной программы

От музейного предмета — к учебной задаче и профессии

Труд (технология)МатематикаИзобразительное искусство

Профессии маршрута

01Столяр

02Технолог

03Контролёр качества

04Реставратор

05Дизайнер предметов

Столяр

Выбирает рубанок под поверхность

Качество · Точность

Технолог

Определяет порядок обработки

Качество · Системность

Контролёр качества

Проверяет плоскость и профиль

Качество · Объективность

Реставратор

Сохраняет форму исторической детали

Качество · Бережность

Дизайнер предметов

Продумывает профиль и внешний вид

Качество · Целостность

Ещё вопросы для обсуждения

Итог маршрута

Как устройство рубанка связано с его задачей?

Обсуди ответы с напарником или учителем. Ничего вводить и отправлять не нужно.

01
Какие три части есть у обоих рубанков?
02
Чем отличаются их железки?
03
Для какой работы предназначена калёвка?
04
Что на корпусе подтверждает её название?

Материалы для учителя

01
Найдите на стене рубанок для плоскости и калёвку.
02
Предложите детям найти у каждого инструмента корпус, железко и клин.
03
Сравните форму режущих кромок по экспонатам и крупным фотографиям.
04
Прочитайте маркировку «Калёвка» на корпусе и обсудите, почему надпись важна для атрибуции.
05
Свяжите выбор и настройку инструмента с работой столяра, технолога и реставратора.

До посещения

Как по устройству рубанка определить его задачу?

После посещения

1–2 классыНарисовать корпус, железко и клин разными цветами.

3–4 классыПодписать три части рубанка и объяснить назначение одной из них.

5–7 классыСоставить цепочку «корпус направляет → железко режет → клин удерживает».

8–11 классыСравнить устройство двух рубанков и обосновать выбор инструмента для заданной операции.

Критерий результата

Школьник объясняет, что разные рубанки выполняют разные операции, и называет проверяемый результат строгания.
