Что известно об этом экземпляре
На деревянной колодке и боковом упоре заметны рабочие потёртости; на металлических деталях — следы поверхностной коррозии.
Мастерская-музейУрсула Арт · ТюменьКаталог подлинных предметовНа сайт школы Паспорт экспоната
Шпунтубель
Специальный рубанок для выборки пазов
Шпунтубель длиной 25 см — отдельный экземпляр с регулируемым боковым упором.
Каталожный номерУА-ММ-062
Документальные сведения
Короткий паспорт
- Наименование
- Шпунтубель
- Длина
- 25 см
- Материалы
- Дерево, металл
- Устройство
- Деревянная колодка, узкое железко с клином и регулируемый боковой упор на двух резьбовых стержнях
- Назначение
- Выборка продольного паза на заданном расстоянии от кромки
- Состояние
- Рабочие потёртости древесины и следы поверхностной коррозии на металлических деталях
- Датировка и изготовитель
- Не установлены
Рассматриваем предмет
Описание
Шпунтубель — специальный рубанок для выборки узких продольных пазов.
Узкое железко закреплено деревянным клином. Боковой упор соединён с колодкой двумя резьбовыми стержнями; его положение регулируют круглыми гайками.
Перемещая упор, мастер задаёт расстояние от кромки доски до будущего паза.
Устройство и работа
Назначение
Паз, выбранный шпунтубелем, используют в соединениях досок и рамок, в том числе для установки филёнок.
Основания и открытые вопросы
Что известно — и откуда
Сведения о предмете
- Длина: 25 см
- Материалы: Дерево, металл
Что можно рассмотреть

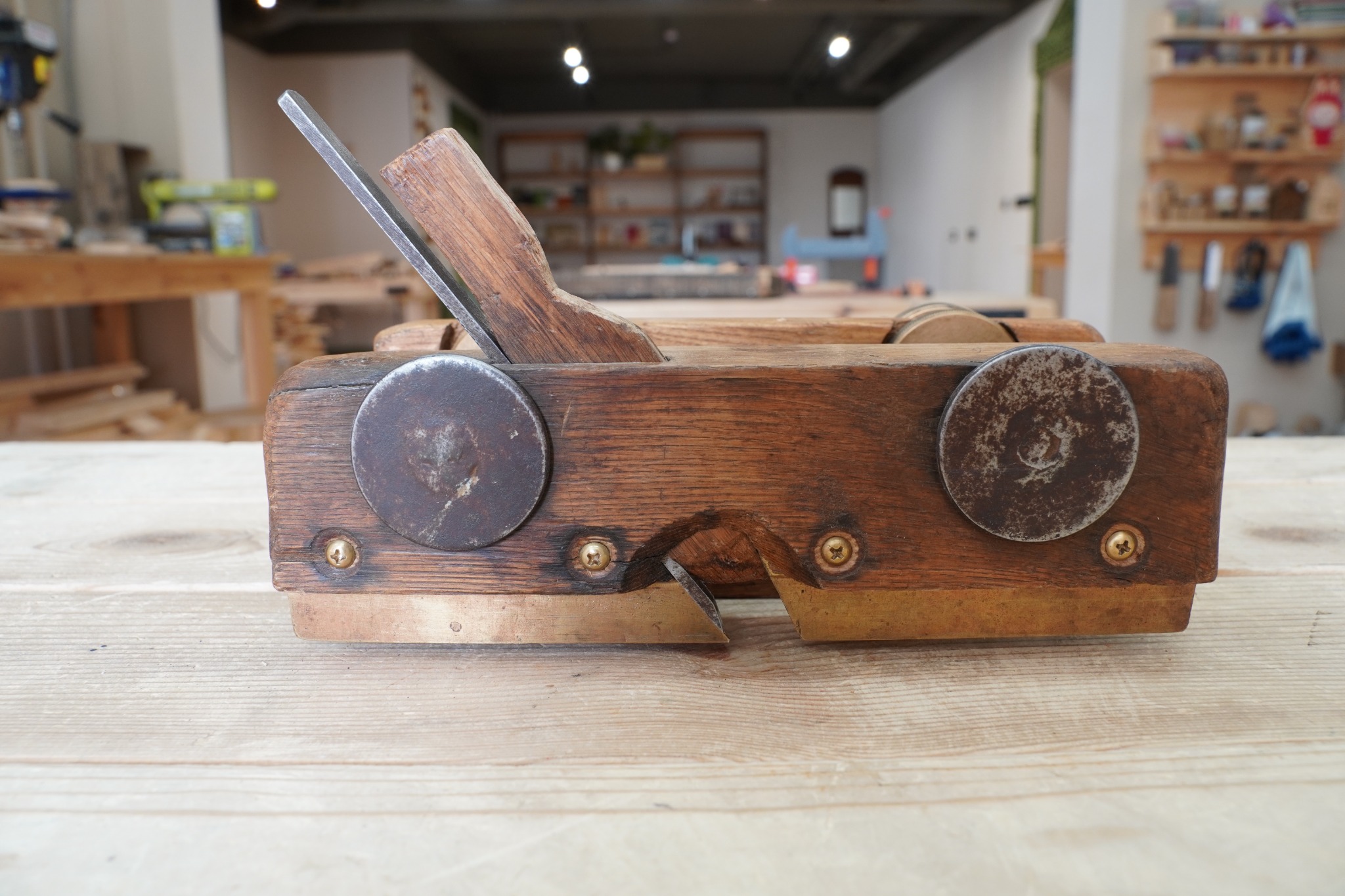

- Общий вид шпунтубеля сбоку. Снимок для обложки.

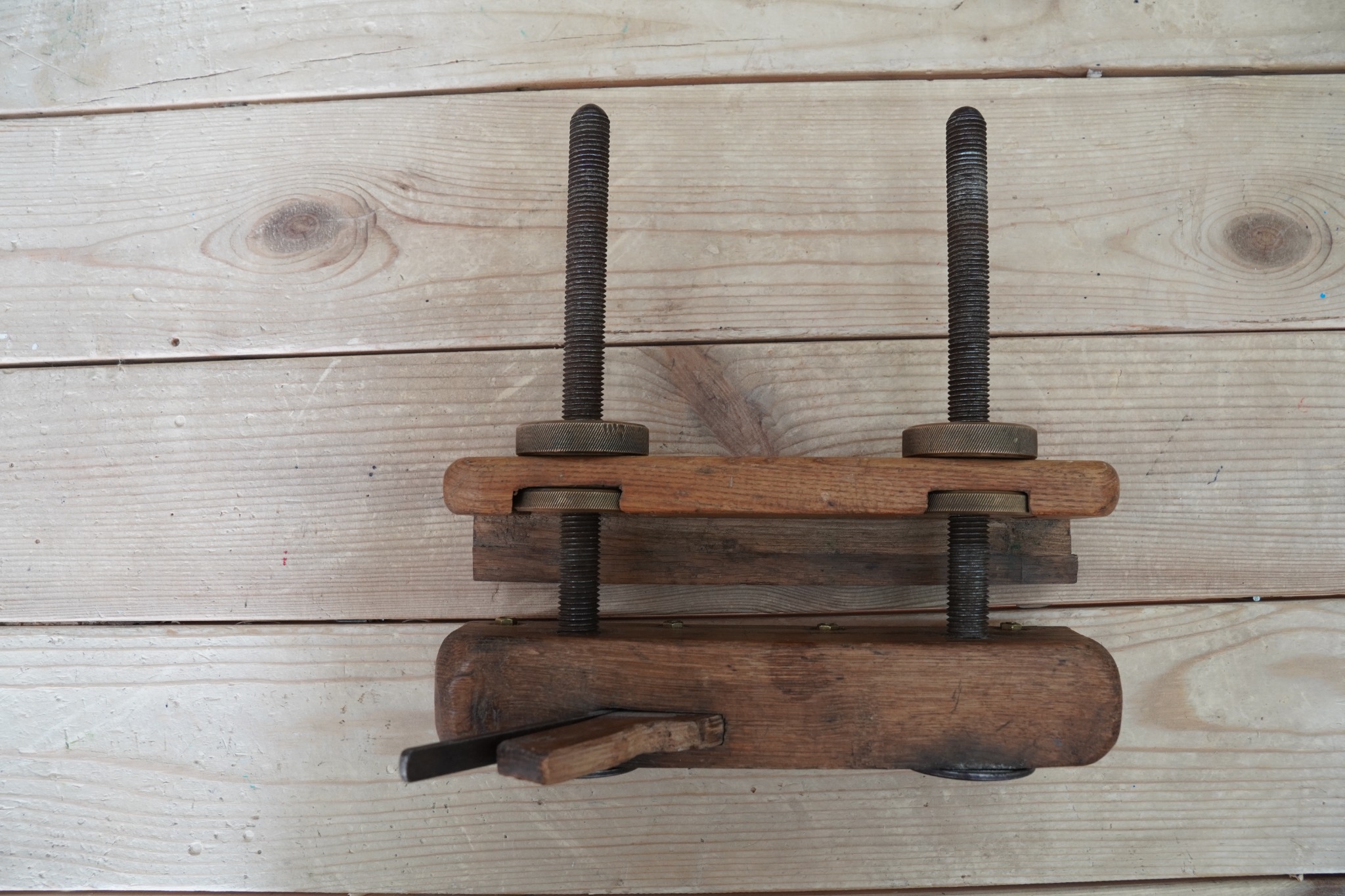

- Вид сверху: колодка, боковой упор и два резьбовых стержня.

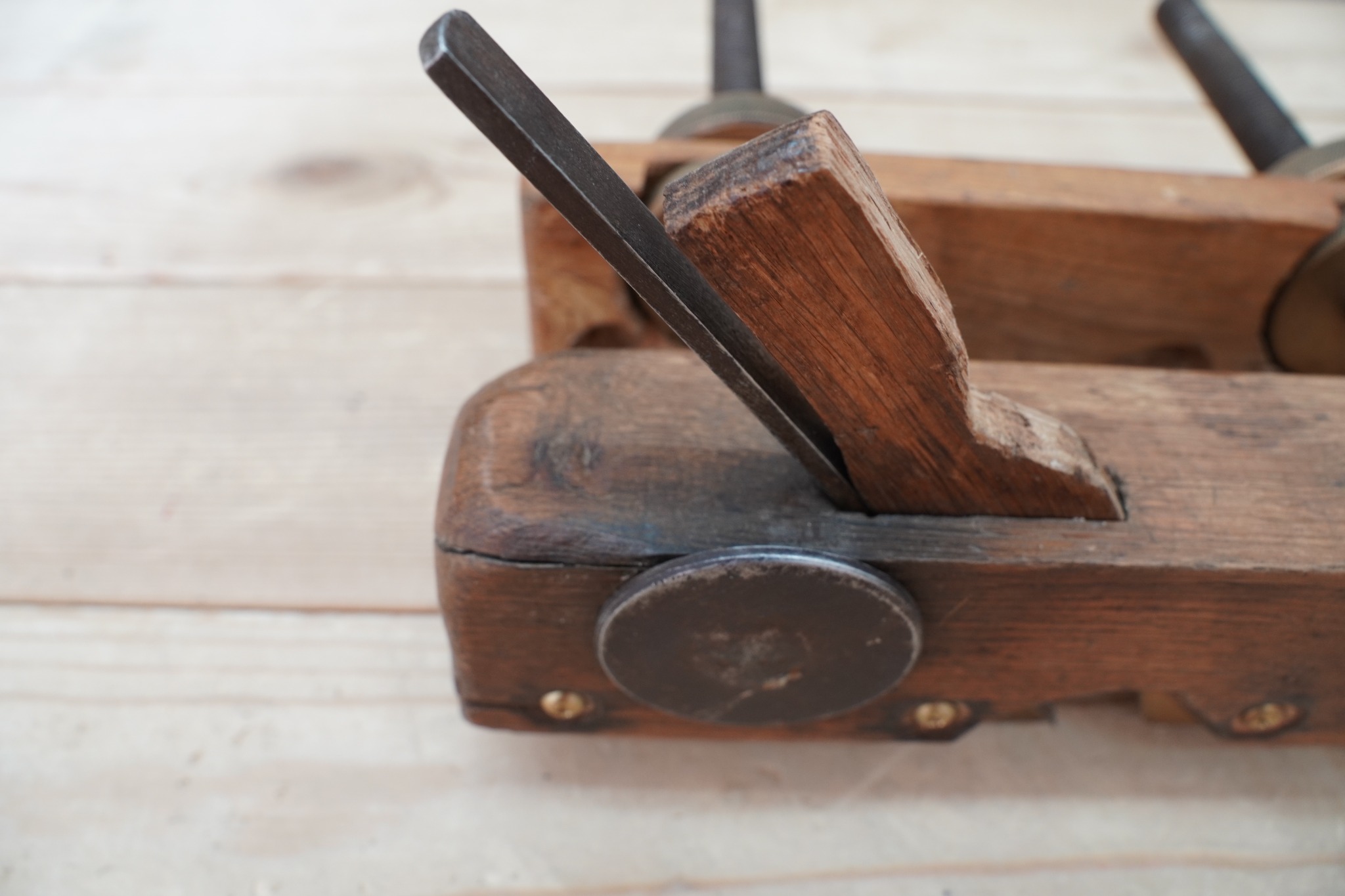

- Узкое железко, закреплённое деревянным клином.

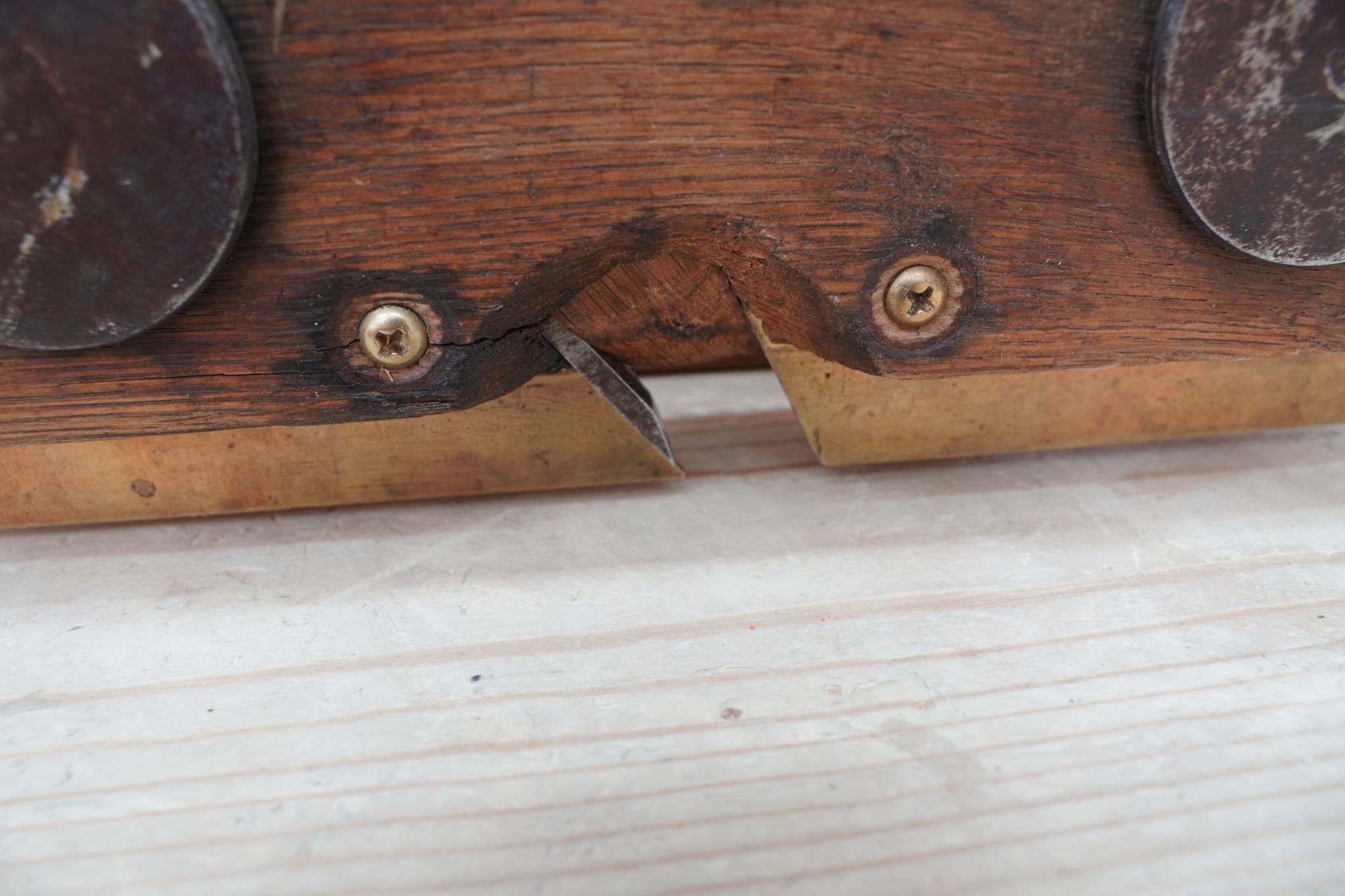

- Подошва и выступающая режущая кромка железка.
Что пока неизвестно
- Дата изготовления
- Изготовитель
- История использования и поступления в коллекцию
Фотографии экспоната
Общий вид и детали
Вопросы для посетителей
- Что не даёт пазу уйти в сторону?
- Что изменится, если передвинуть упор ближе к железку?
Основание паспорта
Источники и проверка
Сведения об экспонате
Наименование и длина экспоната.
Фотографии экспоната
Общий вид, устройство регулируемого упора, железко, подошва и видимое состояние.
